IEC低對比度模體WS76-2020

實體廠家，非標訂制，一件起訂，134-7367-2973 微信同號

以下圖片和參數，僅供參考！！！更多詳情，請咨詢：134-7367-2973 微信同號

滿足規范：WS76-2020《醫用X射線診斷設備質量控制檢測規范》

IEC低對比度模體4

1.產品介紹與結構

A. 1. 模體簡介

《醫用X射線診斷設備質量控制檢測規范》WS76-2020中規定：IEC低對比度模體應有7mm ~ 11mm直徑中的一組系列，對比度至少包含2% ~4% 。

攝影類設備低對比應參考本標準中附錄M中的模體，要求模體細節數不少于10個。

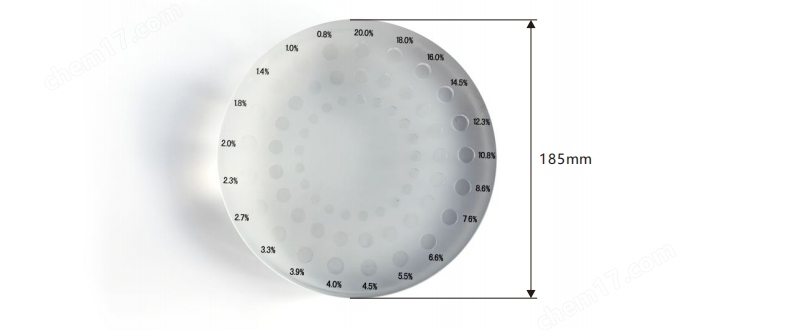

IEC低對比度模體1

本模體研發參考IEC給出的模體基礎上增加了2%低對比細節，模體采用40mm厚 PM MA材料加1 mm厚銅板共同組成，三組細節直徑分別是

7 mm， 10 mm， 1 1 mm，每個細節均有21個細節空，既可以滿足透視類設備也可以滿足攝影類設備的低對比檢測要求。

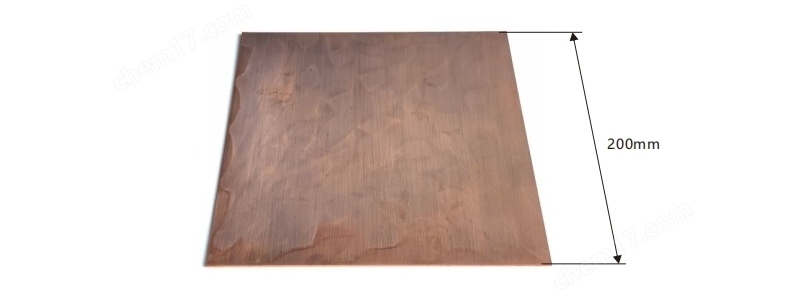

IEC低對比度模體2

透視、攝影曝光條件參照《醫用X射線診斷設備質量控制檢測規范》WS76-2020中的要求。

一個圓盤的所產生一級近似對比度如下： 0.8%、 10%、 1.4%、 18%、 2.0%、 2.3%、 2.7% 、 3.3% 、 3.9% 、4.0% 、4. 5% 、 5. 5% 、

6.6% 、 7.6% 、 8.6% 、 10.8% 、 12. 3%、 14. 5% 、 16.0% 、 18.0% 、 20.0%。

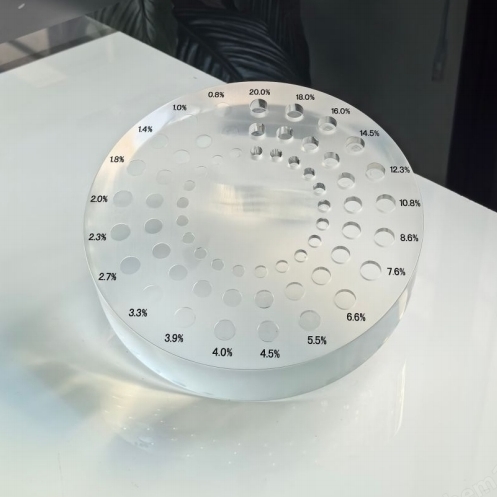

IEC低對比度模體3
